ハイテクとローテクの共同イノベーション企画
連続燻炭製造機
籾殻の有効活用
燻炭キルン10-9
炭化の種類
籾殻燻炭製造 そば殻炭化 木質チップ炭化
（オガ炭は関連装置必要）
最近、燻炭の需要の拡大が見られます
籾殻は貴重な有効資源,使われていないもみ殻は２００万トン
＊ 資源の有効利用 Effective use of resources
＊ 循環型農業社会の構築 Construction of recycling-oriented agricultural society
＊ 薫炭製造経済的効果 Economical effect of coking coal production
燻炭製造過程見学会開催中、見て確認が重要です
本炭化装置の特徴
無煙、無臭、の燃焼環境から燻炭が生まれます
ロータリーキルン方式,燻炭製造機,新発売
高品質燻炭製造機
名称 燻炭キルン10-9 初代試験機
（15年 経過）
燻炭キルン10-9 (テンナイン）最大の特徴
＊ 燻炭製造に伴う煙が出ない 臭いも無い （機械が長持ちする）
＊ 生産された燻炭は冷えている （水をかける必要なし）
＊ 一酸化炭素は金属をも腐食させる悪臭発生 （環境に優しい）
＊ 燻炭形状は粒粒である （粉にならない）
＊ 生産時の音が静か （騒音はない）
燻炭製造中装置紹介例 （購入者）
㈱ 未来総研 様 10-9導入
事業拡大中のようです
導入の10-9はフレコン供給タイプです
最近では農家以外の購入が増えてきました
もみ殻の需要が対応化してきました
この場合ではバネコンは要りません
重力を利用した籾殻自動供給装置
簡単明瞭になりました
今日はここで設置風景を紹介します
場所 栃木県羽生市
機種 燻炭キルン10-9
購入者 グリーン開発様
燻炭キルン10-9 右側面設置中
籾殻ホッパー10立方メートル収納
ペンキ塗装中 いつもの風景です
設置期間 2日間
翌日・完成後 燃焼試験に入る
グリーン開発様では今回で3台目
来年には4台目の購入が決定している
鳥取県 米子市
本格的な 燻炭製造開始
キルン本体も進化しています
燻炭ニュース
燻炭キルン10-9の製造販売は中部地方9県おいて
ライセンス生産を開始しました・・・・・・・・
生産販売する会社は、株式会社タヤス （福井県）
この地方の方は・上記に会社に連絡してください
本格的に燻炭製造開始
新たなプロジェクトメンバー
燻炭自動収納機 吸い込み式
燻炭の利用範囲が広がってきた
燻炭事業の拡大
農業肥料、乾燥材、消臭剤、土壌改良剤
燻炭キルン開発が始まって15年ここいらで
10-9の科学的メカニズムを公開します
何故、籾殻が完全燃焼しているのに炭が
出来るのか・・・？？？
この現象が10-9の基本的発明である
燻炭キルンの科学的二つの特徴
本来、炭を作るには燃焼に伴う酸素の供給を制限
するのが原則であり、現在においてもこの方法で
製造している。
燻炭キルン10-9では、今までの蒸し焼き方式では
無く、完全燃焼している籾殻から燻炭を作り出す
方法である。
つまり、一粒一粒の籾殻燃焼後・２５～30秒後に
酸素の供給が閉ざされるなどの構造的、且つ自然
作用メカニズムを利用している。
これらの酸素遮断作用が本炭化方法において最も
重要な作用である。
これらの作用に対して、もう一方の燃焼作用は、
500～600℃の燃焼機内部に籾殻と多くの酸素を
同時に吹き込むことで・・・瞬間的に燃焼が始ま
る野である。
また、その他の燃焼気流とその燃焼を取り巻く、
気流的科学背景も重要な条件でもある。
したがって、上記に述べた酸素遮断作用では酸素
の遮断作用は違えども炭を作る原理は同じである
酸素遮断作用 燃焼工学的背景
燻炭キルン10-9での酸素遮断詳細メカニズム
キルンの回転作用と、側面から見た傾斜角度が
炭作りの条件になってくる、つまり、一粒一粒
の燃焼過程において、燃焼中の籾殻に次の籾殻
が次々と降り注ぐことで物理的に酸素が遮断さ
れる野である。
さらに、重なり合ったキルン内の籾殻はゆっく
り回転しているキルン内部で雨が降り注ぐよう
な状態を連続的に行われることで酸素の遮断が
行われるのである。
さらに、キルン内部の籾殻は、ゆっくり回転し
ている内部で籾殻の雨が降り注ぐごとくの状態
が繰り返し且つ連続的に行われる事で内部低温
気流作用により燻炭は冷やされる事で冷たくな
った燻炭が生産されるのである。
燻炭製造科学的メカニズムは以上なもので
ある。
最後に燻炭キルン10-9での燻炭製造作用
では、環境に優しいなどの作用を示して
いる。完全燃焼することで一酸化炭素の
発生を防ぐと同時に煙突から煙を出さ
ないなどの効果を得ることが出来る。
燻炭キルン10-9制作販売の信念
機械の製作にあたっては
極力、製作費を安くする事、つまり使用する
側からの費用対効果を考えてのプロジェクト
を重視した事業である事。・・・・・・・
次に。環境に優しい装置である事、などを
最優先に考えている・・・・・・・・・
つまり、贅沢部品をつか合わないを実行し
ている装置である事・・・・・・・・・・
島根県 津和野にて
わくわく津和野協同組合
地域の結束を感じた地域
実力派 組合長と記念撮影

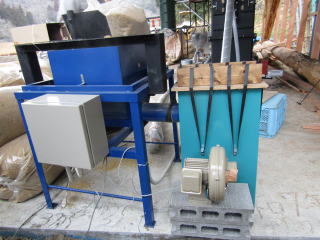

最新型もみ殻供給機
わくわく津和野の皆さん
本燻炭製造方法は煙を出さない且つ環境に優しい
を目的に開発されたものある
茨城県石岡市にて籾殻活用風景
本燻炭キルンは発生熱を暖房に利用
新たな機能・・燻炭キルン10-9
燃焼器外部にパンチングを設定
籾殻の有効活用が盛んになってきました
有機栽培イノベーション実行中
燻炭自動収納機 完全燃焼風景
環境に優しい・有機栽培が関係か・・
島根県にも燻炭キルン10-9 初登場
山陽山陰地域の方・・・見学OK
浜田市弥栄町・・農業イノベーション

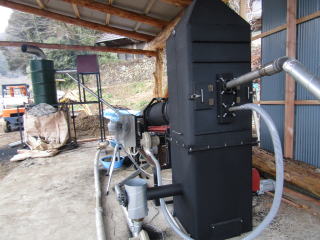

最新型 燻炭製造機
側面は解放 バネコン式供給システム 在庫ホッパー活用
隣りは籾殻保管倉庫
燻炭のある農業環境
籾殻を燻炭に変えることで農業が変わってきます
米の本場新潟にてもみ殻イノベーション
資源の有効利用、農業環境改善、
個人農家籾殻収納燻炭製造システム・梱包販売
新たな農業ビジネスの構築

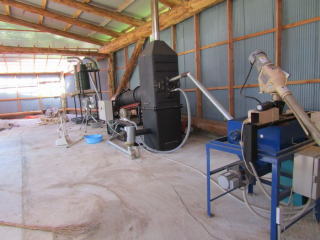

燻炭キルン10-9最新型 籾殻自動供給機と燻炭収納庫
最近の装置では各種新型機能搭載
粉塵除去装置
煙突からの粉塵除去装置（ミストくん）
燻炭キルン10-9での燻炭製造
＊キルン式燻炭製造では煙、悪臭は、殆どしません。
＊ただし、煙突から少量の粉塵が出ます。
＊煙突からの粉塵排出量の９０％を除去
これらの粉塵をミスト噴射で除去しています。環境改善
新たな燻炭ビジネス・開始
長岡市の暑さにビックリ・・皆さん頑張っています
燻炭キルン10-9は進化を続けています
燻炭キルン装置は全自動生産方式採用
籾殻の挿入から収納庫に燻炭収納まで自動的に生産されます。
燻炭キルン10-9に新たな機能誕生
そば殻の炭化に成功・・・そば炭 誕生
全自動そば炭製造過程の一部風景
そば炭を連続的に製造します
籾殻有効利用・・・徹底的なイノベーション
燻炭自動梱包収納機（ラクラク収納）新発売
燻炭キルン10-9、駆動時の燃焼炉内の温度公開
放射温度計測定
キルン炉内の温度は550℃～６５０℃
このコーナーは籾殻の処理に困っている農家に優良情報
籾殻～ハウス暖房～燻炭～肥料～栽培圃場～無農薬栽培～優しい農業環境
これらを総合的に合わせた企画が・・・ｗ栽培企画10-9 である
埼玉県羽生市 燻炭キルン実施例
もみ殻の有効活用、最前線
燻炭キルン10-9
農業資源の有効活用・・燻炭製造実施中
担当職員と打ち合わせ
福島県にて燻炭キルン10-9実施例
環境に優しい炭作り
無煙・無臭・自動炭化連続製造
籾殻、燻炭、環境、新たな農業環境に挑戦
富士農苑、㈱、いわき市
籾殻の有効利用
関東圏においても見学が出来るようになりました
茨城、千葉、埼玉、地域の方
燻炭10-9 と CO2液肥製造機 燻炭自動収納機と籾殻
株式会社大樹
茨城県行方市五反田
液肥製造機 （環ちゃん）
籾殻自動供給機 液肥製造機 記念撮影
環境の改善を重視した会社でした
山形県に燻炭10-9（テンナイン）展示会場が出来ました
会場は・・・米どころ庄内・・・米の里さん
皆さん・近代農業を目指す・・・若い人ばかりです
燻炭キルン10-9燻炭製造機
北海道地区で燻炭10-9の展示が始まりました
芦別たんきょう共同組合
北海道の方は、連絡後、見に来てください
近代的農業に挑戦する 佐渡さん
建物ができましたら、見学開始、１０月の予定
資源開発ネイチャーでは環境改善開発も行っています
細長い土地を利用した燻炭製造事例
宮城県 栗原市 白鳥農園にて…見学可能
購入者自身がパイプハウスを設置して燻炭製造開始 事例
燻炭キルン10-9の設置は一般的に指定された位置に設置して
その後、それらに合わしてパイプハウスの屋根を作る・・・
これらの設置方法が多い。
比較的四角い土地を利用した実例
本設置事例は・・・栃木県での設置風景です ,
農業作用場を利用した事例
（弘前市 岩木山がとても綺麗でした）
左から籾殻供給機、燻炭キルン10-9、燻炭吸い込み装置が
一列に並んでいます
㈱アップル環境、弘前市
アップル環境さんでは物置（写真）に燻炭を自動収納している
尚 物置そのものがサイクロン機能を有している構造
農業倉庫の奥に籾殻置き場・・・入口に燻炭キルン10-9です
比較的大きい農業施設を利用した燻炭製造
(北海道）
ネイチャーに連絡後、見学、OK
北海道士別にて、紅葉真っ盛りの秋でした
新たな農業企画が・・・進んでいるようでした
九州地方では初めて・・・鹿児島県出水市
九州の高速道路からの風景
行動力に満ち・・活動的な感じを受けました
燻炭キルン10-9と籾殻自動供給機
九州地区の皆さんは出水市で見学可能になりました
中塩農園さんに連絡後・・見てください
各地から・・燻炭ビジネス事例、勉強会参加・・燻炭製造見学
連日開催中・・申し込み受付中
燻炭利用講習会 燻炭キルン10-9稼動見学
燻炭と農業
農業ビジネス全般的、費用対効果
炭素クレジット関係
農業法人用コーナー
有意義な農業ビジネスを紹介します
一つの県に１代理店募集
燻炭を製造販売しながら燻炭10-9を購入して展示販売が出来る方
籾殻の有効利用とCO2削減
㈱資源開発ネイチャーでは、CO2削減を行いながら
燻炭製造と液肥生産を同時に行う
・・・燻炭キルン10-9・・・
燻炭製造機開発の目的
＊ 現在の燻炭製造方法では、製造中に様々な有毒ガスが発生する・・・・・
特に一酸化炭素の発生は有毒で金属をも腐食してしまう作用が見られる。
したがって、環境に優しいとは決して言えないのである。
＊ 次に、燻炭を安く製造して、安く農家に買っていただくことが重要である。
つまり 費用対効果を重視した製造方法が求められるのである。
燻炭を用いた農業栽培効果
＊ 土壌の団粒効果・・・・ふわふわした土壌環境
＊ アルカリを利用した土壌改良効果・・・・酸性土壌改善
＊ 微生物に住まいの提供・・・・有機栽培の基本環境
燻炭キルン10-9採用、燻炭製造機実験風景
ロータリーキルンの特徴を利用した燻炭製造方法の特徴
＊ 煙突から煙が出ない・・・環境に優しい
＊ 燻炭製造機の販売価格が安い
＊ 燻炭製造量が多い
＊ 炭としての炭素率が高い数値を示している
本商品は販売商品ではありません・・実証機です。
燻炭10-9販売正規商品制作風景
高品質燻炭連続製造
現在の農業には燻炭が多く使われだした
＊ 有機栽培は微生物栽培とも言える・・・露地栽培において有機栽培が増えている
＊ 様々な農業資材店で燻炭が売られている
＊ 本製造方式の燻炭は比較的安い価格で販売できる
製造機性能試験は順調に進んでいる。 近日販売予定、予約受付開始中
高品質燻炭製造機、炭素比（Ｃ／Ｎ比）100
燻炭分析表 計量証明事業岩手県知事登録第64号 分析ソリューション事業本部 釜石センター
燻炭は前部と後部の2か所から生産されます
籾殻に関連した各種分析表
実施例 Ｎｏ．２
